电磁阀的导线引出方式是怎样的？

　　韩国DANHI丹海电磁阀的导线引出方式是怎样的？本章韩国DANHI丹海气动元件重点给大家讲解电磁阀的导线引出方式，希望可以帮助到大家。
　　大家知道，选择电磁阀的过程中，有一个选择电气规格的步骤，包括电磁铁线圈的电压、电流以及导线的引出方式等。导线引出方式要求方便，方便是指安装和更换电磁阀时能迅速进行，是指接头处不能有绝缘不良、通电不良的现象。DANHI丹海为电磁阀导线引出方式提供了丰富的选型，下面就常见的形式作一个简要的总结。
　　DANHI丹海不同系列电磁阀的导线引出方式可能不同，同一系列也会有多种导线引出方式选择。一般情况下，小型电磁阀的导线引出方式采用直接出线式、L和M插座式，大型电磁阀采用直接出线式和DIN插座式。

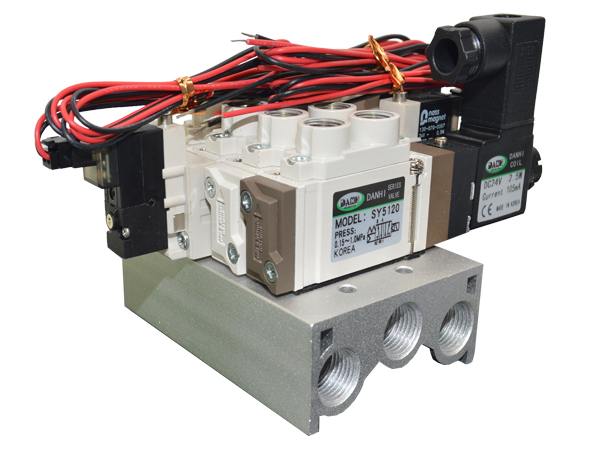

　　直接出线式：从电磁阀的电磁铁线圈引出导线，直接与外部端子接线，导线的长度有300mm、600mm可选，如图中G和H型所示。L和M插座式：2者的区别主要在于插头的方向不同，用手指夹住栓和插头体，将其笔直地插入插针上，栓爪伸入盖的凹沟内便锁住。用拇指压下栓，便可从凹沟内向外拔出插头。L和M插座式的导线标准长度为300mm，也可以定制多种长度，还可以选择不带导线或插头的形式。DIN插座式：这是符合德国DIN标准设计的电气配线用端子，装在电磁阀内部。松开固定螺钉，把插头从电磁阀端子台上拔出来，然后用一字旋具插入接线块底部的缺口处向上推，使接线块与插头盒（罩）分离开。松开接线块上的端子螺钉，把导线的芯线插入，然后重新固紧端子螺钉。DIN插座式也有不带插头的选型。
　　本章我们就说到这里，韩国DANHI丹海气动元件欢迎您的来电，愿为您竭诚服务。
